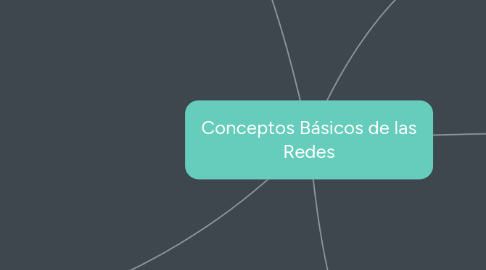

Conceptos Básicos de las Redes by Mind Map: Conceptos Básicos de las Redes

1. ¿QUÉ ES? Dos ó más computadoras con sus periféricos asociados conectadas por un medio de comunicación.

2. OBJETIVOS: compartir recursos, proveer confiabilidad y reducir costos.

3. CLASIFICACIÓN

3.1. BROADCAST- un solo canal de comunicación compartido por todas las máquinas.

3.2. Point-to-point: muchas conexiones entre pares individuales de máquinas.

4. TIPOS DE REDES

4.1. LAN (Local Area Network): tamaño restringido de 10m a 1km, velocidad de 10 a1000 MBp, el usuario es dueño de la red.

4.2. MAN (Metropolitan Area Network): de mayor extensión, múltiples usuarios y es dentro del area metropolitana.

4.3. CAN (Campus Area Network): conecta redes del área local mediante un área geográfica limitada.

4.4. WAN (Wide Area Network): redes de gran extensión, servicio múltiples usuarios y que atraviesa países. Es una colección de hosts (máquinas) o LANs de hosts conectados por una subred.

4.5. VPN (Virtual Private Network): También llamadas "Intranet", consiste en redes de gran extensión, donde los usuarios aprovechan los recursos de Internet utilizando medidas de seguridad para establecer conexiones privadas.

4.6. PAN (Personal Area Networks): red de computadoras para la conexión entre distintos dispositivos cercanos al punto de acceso, normalmente son de unos pocos metros y para uso personal.

5. TOPOLOGÍAS: la forma física de una red

5.1. TIPOS

5.1.1. Bus

5.1.1.1. Fácil control de flujo en la red.

5.1.1.2. Una estación difunde información a las démas.

5.1.1.3. Si falla un canal falla toda la red.

5.1.1.4. Es casi imposible de aislar averías.

5.1.2. Anillo

5.1.2.1. Los datos fluyen en una sola dirección.

5.1.2.2. Cada estación recibe los datos y retransmite al siguiente equipo del anillo.

5.1.2.3. Si falla un canal entre dos nodos, falla toda la red.

5.1.3. Estrella

5.1.3.1. Fácil de controlar y flujo de tráfico sencillo.

5.1.3.2. Todo flujo se encuentra en el nodo central.

5.1.3.3. El nodo central encamina el tráfico, localiza averías y las arregla facilmente.

5.1.3.4. Hay saturaciones y problemas si se avería el nodo central.

5.1.4. Malla

5.1.4.1. Inmunidad a embotellamientos y averías.

5.1.4.2. Uso de trayectorias alternativas.

5.1.4.3. Control y realización demasiado complejo.

5.1.5. Árbol

5.1.5.1. Similar a la topología de estrella pero no tiene nodo central.

5.1.5.2. Si se viene abajo el segmento principal todo el segmento se viene abajo.

5.1.5.3. Es más difícil la configuración.
