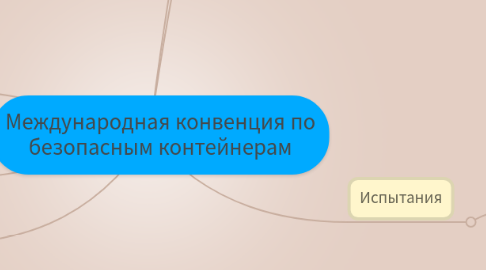

Международная конвенция по безопасным контейнерам by Mind Map: Международная конвенция по безопасным контейнерам

1. Контейнер определение

1.1. имеющее постоянный характер и в силу этого достаточно прочное, чтобы служить для многократного использования

1.2. специально сконструированное для облегчения перевозки грузов одним или несколькими видами транспорта без промежуточной перевозки грузов

1.3. сконструированное с учетом необходимости крепления и (или) легкой обработки и с этими целями снабженное угловыми фитингами

1.4. такого размера, что площадь, заключенная между четырьмя внешними нижними углами, составляет: не менее 14м. кв., или не менее 7 м.кв., при наличии вверхних угловых финингов.

2. Правила

2.1. Правило 1

2.1.1. табличка о допущении по условиям безопасности

2.2. Правило 2

2.2.1. Содержание контейнера в безопасном состоянии

2.3. Правило 3

2.3.1. Допущение новых контейнеров

2.4. Правило 4

2.4.1. допущение по типу конструкции

2.5. Правило 5

2.5.1. Положения в отношении допущения по типу контрукции

2.6. Правило 6

2.6.1. Осмотр на стадии производства

2.7. Правило 7

2.7.1. Уведомление направляемое администрации

2.8. Правило 8

2.8.1. Допущение отдельных контейнеров

2.9. Правило 9

2.9.1. Допущение соответствующих контейнеров

3. Требования безопасности

3.1. Контейнер должен крепиться таким образом, чтобы он не подвергался действию сил, превышающих те силы, на которые он рассчитан

3.2. Груз внутри контейнера должен быть размещен в соответствии с применяемыми в этой обсласти рекомендованными методами таким образом, чтобы контейнер не испытывал действия вызванных грузом сил, превышающих силы на которые он рассчитан

4. Конструкция

4.1. Контейнер, изготовленный из любого соответствующегоматериала, удовлетворительно прошедший испытания без появления остаточной деформации или неисправности, которые могут повлечь за собой невозможность его использования в целях, для которых он предназначен, рассматривается как безопасный.

4.2. Размеры, расположение и соответствующие допуски угловых фитингов должны контролироваться с учетом подъемных устройств и закрепляющих систем, для работы с которыми они предназначены.

4.3. Контейнеры, снабженные специальными приспособлениями, предназначенными для использования только при порожнем состоянии контейнера, должны иметь маркировку с указанием данного ограничения.

5. Применение

5.1. Каждый новый контейнер подлежит допущению в соответстсвии с процедурой испытания по типу конструкции либо испытания отдельных контейнеров

5.2. каждый существующий контейнер должен пройти процедуру допущения согласно соответствующим положениям

6. Испытания

6.1. Методы

6.1.1. Подъем

6.1.1.1. Контейнер должен быть подвешен так, чтобы на него не оказвали существеннолго воздействия силы ускорения. После подъема контейнер отстается в подвешенном состоянии в течении 5 минут, после чего опускается

6.1.1.2. Подъем за верхние угловые фитинги

6.1.1.2.1. При подъеме контейнеров, длина которых превышает 3000 мм силы прилагаются вертикально ко всем четырем верхним угловым фитингам. При подъеме контейнеров длиной не более 3000 мм силы прилагаются ко всем четырем верхним угловым фитингам таким образом, чтобы угол между каждым подъемным устройством и вертикалью составлял 30ш

6.1.1.3. Подъем за нижние угловые фитинги

6.1.1.3.1. При подъеме контейнера силы прилагаются таким образом, чтобы подъемыные устройства крепились только к нижним угловым фитинга

6.1.1.4. Подъем за проемы для вилочных захватов

6.1.1.4.1. Контейнер размещается на стержнях, которые находятся в одной горизонтальной плоскости, причем в каждом проеме для вилочного захвата, который используется для подъема груженого контейнера, центрируется один стержень.

6.1.1.5. Подъем за пазы для клещевых захватов

6.1.1.5.1. Контейнер размещается на подкладках, расположенных в одной горизонтальной плоскости, причем под каждый паз для клещевого захвата укладывается одна подкладка. Эти подкладки должны иметь те же размеры, что и подъемная поверхность клещевых захватов, использование которых предусмотрено.

6.1.2. Штабелирование

6.1.2.1. внутренняя нагрузка

6.1.2.1.1. Контейнер, имеющий предписанную внутреннюю нагрузку, помещается на четыре расположенные на одном уровне прокладки, которые, в свою очередь, устанавливаются на горизонтальной площадке с твердым покрытием, каждая под соответствующим нижним угловым фитингом или эквивалентным угловым устройство.

6.1.2.2. внешняя нагрузка

6.1.2.2.1. Внешние силы прилагаются к каждому из угловых фитингов через соответствующий испытательный угловой фитинг или через прокладку, размеры которой совпадают с размерами углового фитинга.

6.1.3. Сосредоточенные нагрузки

6.1.3.1. на пол

6.1.3.1.1. Контейнер должен устанавливаться на четырех опорах, чтобы основание контейнера могло свободно прогибаться. По всей поверхности пола контейнера должно перемещаться испытательное устройство, вес которого в нагруженном состоянии должен составлять 5460

6.1.3.2. на крышу

6.1.3.2.1. Внешние силы прилагаются вертикально сверху вниз к наружной поверхности наиболее слабой части крышки контейнера

6.1.4. На поперечную жесткость конструкции

6.1.4.1. внутренняя нагрузка

6.1.4.1.1. Порожний контейнер устанавливается на четырех опорах, расположенных на одном уровне под каждым из четырех нижних углов, и для предотвращения горизонтального и вертикального смещения крепится с помощью заанкеривающих устройств, установленных таким образом, что сопротивление боковому перемещению возникает только в нижних углах, расположенных по диагонали к тем, к которым прилагаются силы.

6.1.4.2. внешние силы

6.1.4.2.1. Внешняя сила прилагается либо раздельно, либо одновременно к каждому из верхних угловых фитингов с одной стороны контейнера параллельно как основанию, так и торцовым плоскостям контейнер.

6.1.5. Испытания на крепления в продольном направлении

6.1.5.1. внутрення нагрузка

6.1.5.1.1. Контейнер, имеющий предписанную внутреннюю нагрузку, крепится в продольном направлении к двум соответствующим точкам заанкеривания при помощи нижних угловых фитингов или эквивалентных угловых устройств, расположенных на одном конце.

6.1.5.2. внешние силы

6.1.5.2.1. Внешние силы прилагаются сначала по направлению к точкам заанкеривания, а затем в противоположном направлении.

6.1.6. Торцовые стенки

6.1.6.1. внутренняя нагрузка

6.1.6.1.1. К внутренней поверхности торцовой стенки прилагается равномерно распределенная нагрузка, равная 0,4 P, или любая другая нагрузка, на которую рассчитан контейнер

6.1.7. Боковые стенки

6.1.7.1. внутренняя нагрузка

6.1.7.1.1. К внутренней поверхности боковой стенки прилагается равномерно распределенная нагрузка, равная 0,6 Р, или любая другая нагрузка, на которую рассчитан контейнер.
