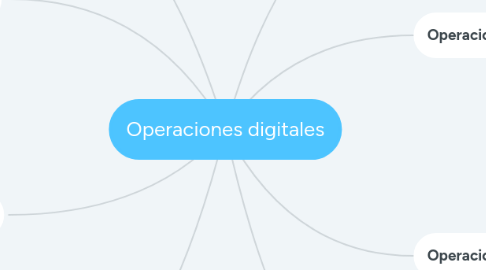

Operaciones digitales by Mind Map: Operaciones digitales

1. Operaciones Lógicas

1.1. Combinando proposiciones simples obtenemos proposiciones compuestas mediante operaciones lógicas.

1.1.1. Las principales operaciones lógicas son: conjunción, disyunción, negación, condicional y Bicondicional.

1.1.2. A cada una de estas operaciones lógicas le corresponde una tabla de verdad.

2. Operaciones de Memoria

2.1. la memoria es el dispositivo que retiene, memoriza o almacena datos informáticos durante algún periodo de tiempo.

2.1.1. Es uno de los componentes fundamentales de la computadora, que interconectada a la unidad central de procesamiento (CPU, por las siglas en inglés de Central Processing Unit) y los dispositivos de entrada/salida, implementan lo fundamental del modelo de computadora de la arquitectura de von Neumann.

2.1.1.1. Dispositivo de almacenamientoDispositivo de lecturaDispositivo de lectura

2.1.1.1.1. Dispositivo de almacenamiento,Dispositivo de lectura,Dispositivo de lectura

3. Operaciones de tiempo

3.1. La unidad de control que supervisa las operaciones de un sistema digital consiste principalmente en señales de tiempo que determinan la secuencia de tiempo

3.1.1. Las secuencias de tiempo en la unidad de control se generan fácilmente por medio de contadores o registros de desplazamiento

4. Operaciones de comparación

4.1. Las comparaciones se pueden realizar con bytes, enteros, enteros dobles y reales. Pero ambos operandos en una comparación han de ser del mismo tipo

4.1.1. El RLO de una operación de comparación es un valor booleano.

4.1.1.1. Las comparaciones con Enteros serían como las de Bytes pero cambiando la B por la I.

4.1.1.2. Las comparaciones con Enteros Dobles serían como las de Bytes pero cambiando la B por la D.

4.1.1.3. Las comparaciones con Reales serían como las de Bytes pero cambiando la B por la R.

5. Operaciones aritméticas

5.1. la unidad aritmética lógica, también conocida como ALU (siglas en inglés de arithmetic logic unit), es un circuito digital que calcula operaciones aritméticas (como suma, resta, multiplicación, etc.) y operaciones lógicas (si, y, o, no), entre dos números.

5.1.1. La mayoría de las ALU pueden realizar las siguientes operaciones:

5.1.1.1. Operaciones aritméticas de números enteros (adición, sustracción, y a veces multiplicación y división, aunque ésto es más complejo)

5.1.1.2. Operaciones lógicas de bits (AND, NOT, OR, XOR, XNOR)

5.1.1.3. Operaciones de desplazamiento de bits (Desplazan o rotan una palabra en un número específico de bits hacia la izquierda o la derecha, con o sin extensión de signo). Los desplazamientos pueden ser interpretados como multiplicaciones o divisiones por 2.

6. Operaciones lógicas digitales

6.1. Muchos componentes utilizados en sistemas de control, como contactores y relés, presentan dos estados claramente diferenciados (abierto o cerrado, conduce o no conduce). A este tipo de componentes se les denomina componentes todo o nada o también componentes lógicos.

6.2. Para estudiar de forma sistemática el comportamiento de estos elementos, se representan los dos estados por los símbolos 1 y 0 (0 abierto, 1 cerrado). De esta forma podemos utilizar una serie de leyes y propiedades comunes con independencia del componente en sí; da igual que sea una puerta lógica, un relé, un transistor, etc...

7. Operaciones de desplazamiento y rotación.

7.1. Las operaciones de desplazamiento, se corresponden básicamente, con multiplicaciones y divisiones enteras por 2.

7.1.1. Las operaciones de desplazamiento y rotación son:

7.1.1.1. Desplazamiento lógico

7.1.1.2. Desplazamiento aritmético

7.1.1.3. Rotación

7.1.1.4. Rotación a través del bit de acarreo

8. Operaciones con señales lógicas

8.1. Existen dos tipos de señales bien definidas que un PLC puede procesar, estas son:

8.1.1. 1. SEÑAL DISCRETA

8.1.1.1. •Señal binaria. •Señal lógica. •Señal todo o nada (TON).

8.1.2. 2. SEÑAL ANÁLOGA

8.1.2.1. Se conoce a la señal análoga como aquella cuyo valor varía con el tiempo y en forma continua, pudiendo asumir un número infinito de valores entre sus límites mínimos y máximos.
